Schémata síťové komunikace a výjimky pro aplikaci SmartClass v rámci sítě LAN a internetu
![](https://robotel.cz/wp-content/uploads/2023/06/firewall-1-461x226.png)
Princip komunikace a možnosti přístupu do systému SmartClass
![](https://robotel.cz/wp-content/uploads/2024/03/Princip-komunikace-a-pristupu-do-systemu-SmartClass-768x490.png)
Detailní schéma síťové komunikace systému SmartClass
PDF verze dokumentu ke stažení zde
Blokové schéma zapojení sítě LAN systému SmartClass
![](https://robotel.cz/wp-content/uploads/2023/06/Zakladni-schema-SmartClass-768x493.jpg)
Základní schéma zapojení sítě LAN
Obecné blokové schéma síťového zapojení systému SmartClass vč. požadavků na minimálí rychlost sítě
Detailní schéma komunikace systému SmartClass v síti
![](https://robotel.cz/wp-content/uploads/2023/06/Porty-pro-komunikaci-768x419.jpg)
Blokové schéma TCP komunikace jednotlivých SmartClass modulů
Blokové schéma jenotlivých modulů systému SmartClass, jejich návaznost a komunikace po vyhrazených portech. Port z veřejné IP adresy může být libovolným portem směřovaným na port 443 serveru pro službu HOMEWORK (od verze 5.X a vyšší)
Vyjímky pro antivirový software, komunikační TCP porty, IP/URL adresy pro přístup do internetu
PC UČITELE:
Složka pro vyloučení z detekce:
C:SmartClass-Teacher
Jednotlivé *.exe soubory ve složce SmartClass-Teacher pro vyloučení z detekce:
Flash-Teacher.exe
Media-Teacherxdh_1_xrb_app_01_0.exe
Media-Teacherxdh_1_xrb_app_03_1.exe
Media-Teacherxdh_1_xrb_app_auto.exe
Host-guestsmartclass-hostguest.exe
SmartClass-Server.exe
SmartClass-Teacher.exe
Media-TeacherSC_Teacher_Server.exe
PC STUDENTŮ:
Složka pro vyloučení z detekce:
C:SmartClass-Student
Jednotlivé *.exe soubory ve složce SmartClass-Student pro vyloučení z detekce:
Flash-Student.exe
SmartClass-Student.exe
Media-Student xdh_1_xrb_app.exe
Media-Student xdh_1_xrb_app_02_0.exe
Media-Student xdh_1_xrb_app_03_1.exe
SERVER HOMEWORK:
Složka pro vyloučení z detekce:
C:SmartClass-WEB-Manager
Jednotlivé *.exe soubory ve složce SmartClass-WEB-Manager pro vyloučení z detekce:
Flash-WEB-Manager.EXE
SmartClass-WEB-Manager.EXE
Media-TeacherSC_Teacher_Server.exe
Media-TeacherSmartClass-HTTP-WebServer.EXE
Media-Teacherxdh_1_xrb_app_01_0.exe
Media-Teacherxdh_1_xrb_app_03_1.exe
Media-Teacherxdh_1_xrb_app_auto.exe

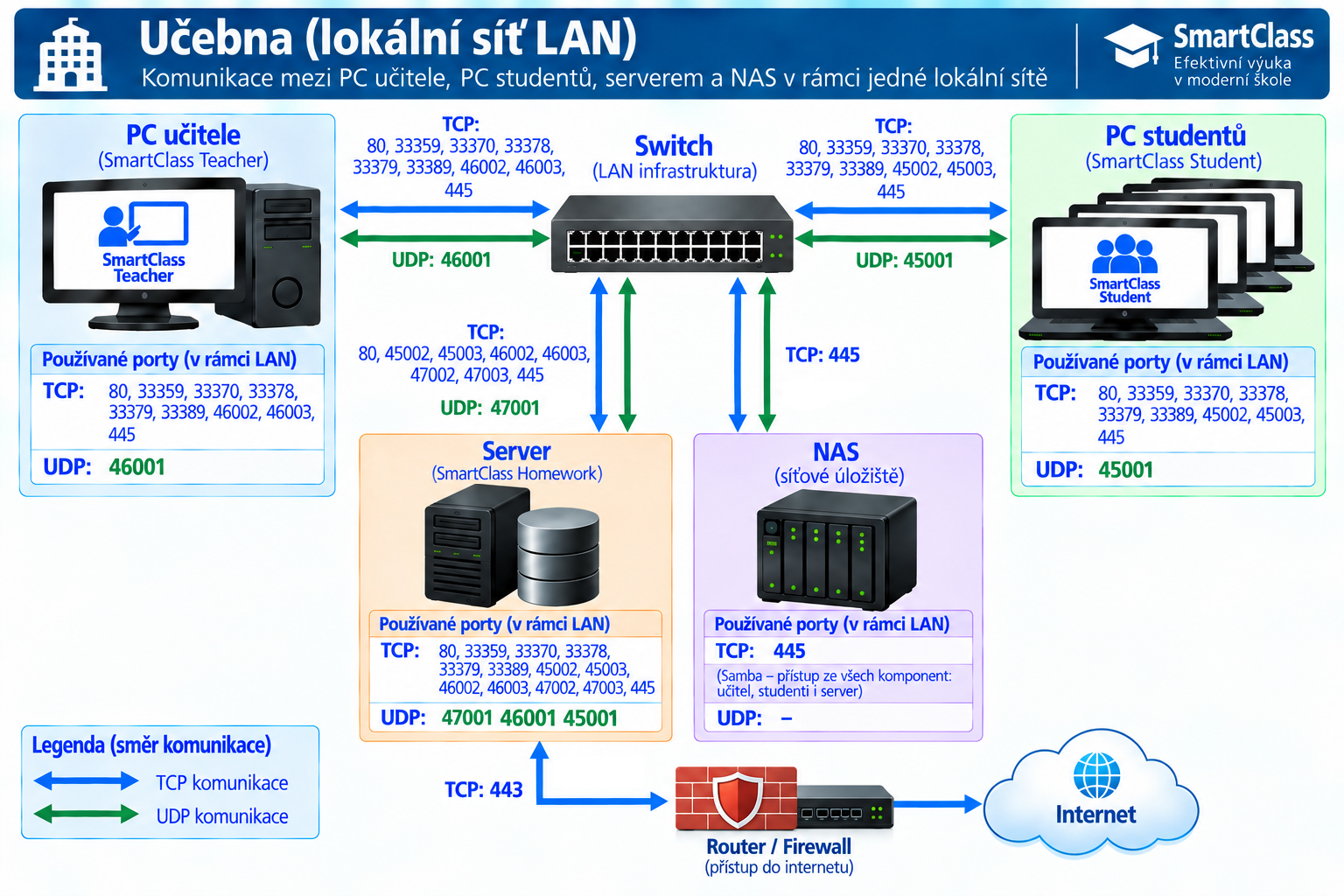

TCP VÝJIMKY PRO PROVOZ SMARTCLASS V RÁMCI LAN SÍTĚ
Komunikační porty mezi učitelským PC a stanicemi studentů (OS Windows):
33378, 33379
Komunikační porty mezi učitelským PC a stanicemi studentů (OS ostatní):
33378, 33379, 33389, 80
Komunikační porty mezi BYOD Managerem a stanicemi studentů:
33359, 33389, 80

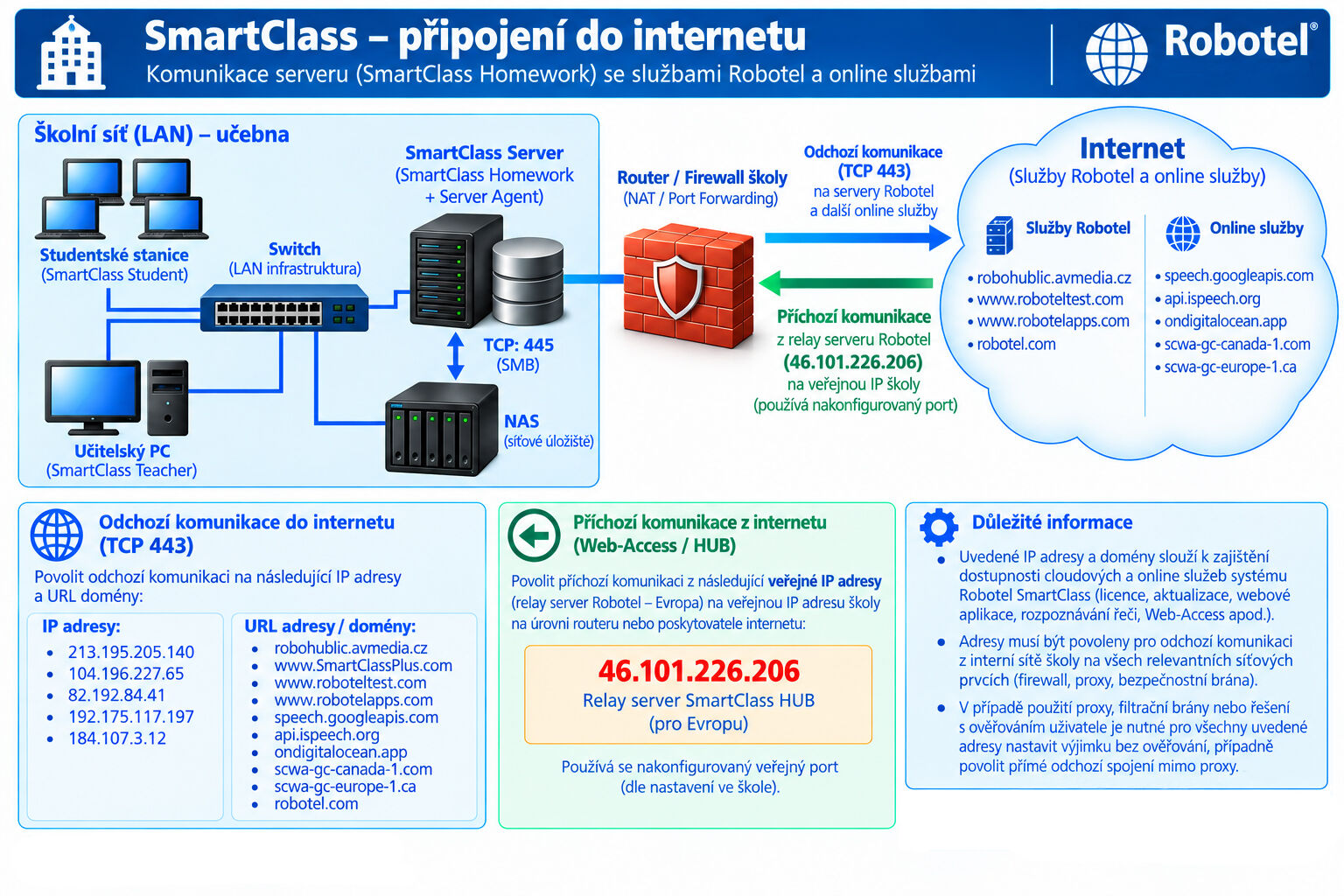

VÝJIMKY PRO SMARTCLASS V RÁMCI DOSTUPNOSTI SLUŽEB Z/DO INTERNETU
Veřejné IP/URL adresy v internetu nutné k provozu Smartclass:
www.SmartClassPlus.com
www.roboteltest.com
www.robotelapps.com
speech.googleapis.com
api.ispeech.org
104.196.227.65 (Licence Manager IP)
184.107.3.12 (SCX Cloud)
192.175.117.197 (LTE Downloads (A1, A2 & B1…)
Zahraniční IP adresa pro příchozí komunikaci na směřovanou veřejnou IP školy: 46.101.226.206
V případě omezení přístupu na veřejnou IP jen z této jedné konkrétní zahraniční IP adresy bude možné využívat neomezeně pouze webové přístupy do systému. Aplikace SmartClass z Apple Store či Google Play, případně klienti SmartClass HUB Teacher apod. klasicky instalované na zařízení učitelů a studentů vždy používají jako zdrojovou IP svou vlastní aktuální IP adresu odkud se daný klient připojuje!
-
Výjimky pro aplikace SmartClass v rámci sítě LAN a internetu
Zde ke stažení ve formátu PDF
